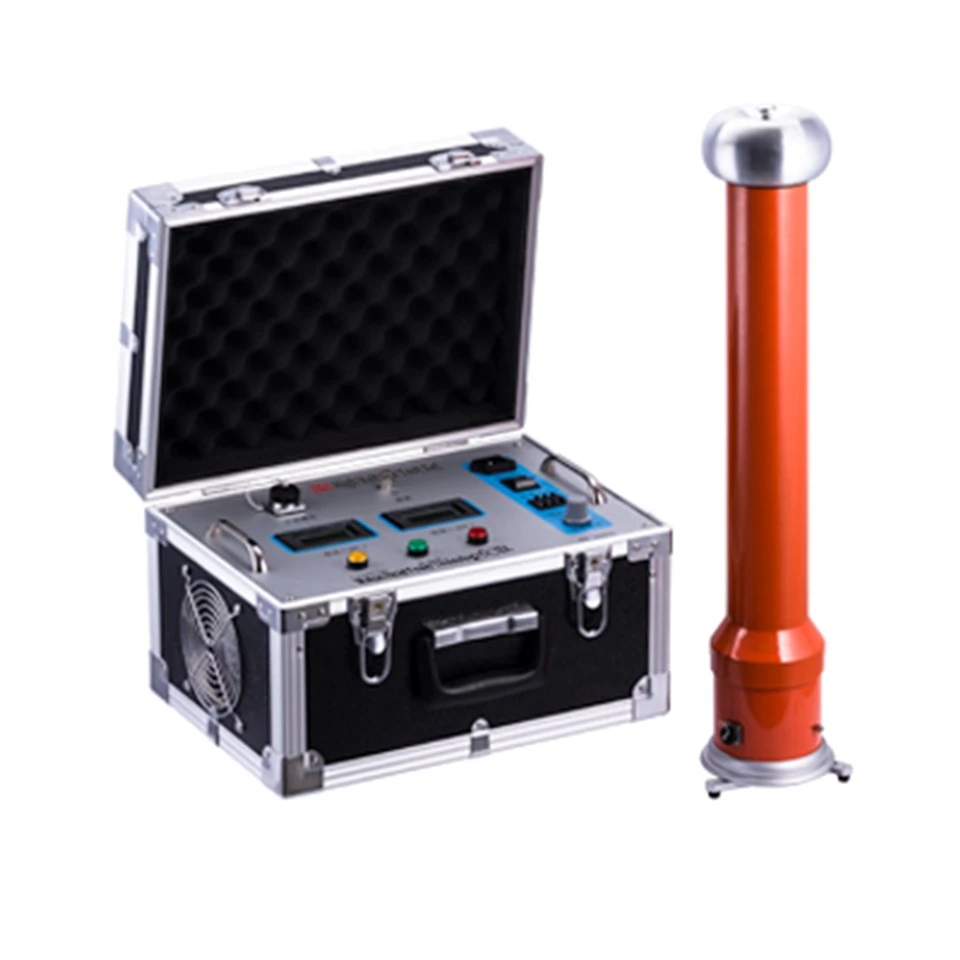

pengenalan produk
Ia amat sesuai untuk ujian voltan tahan DC atau ujian arus kebocoran DC untuk penangkap zink oksida, kabel kuasa, transformer, pemutus litar, penjana dan peralatan elektrik voltan tinggi lain di jabatan kuasa, perindustrian dan perlombongan, metalurgi, keluli dan kuasa perusahaan lain. jabatan
Permohonan
1. Ujian arus kekonduksian untuk penangkap injap
2. Ujian voltan tahan DC dan pengukuran arus bocor untuk pengubah kuasa
3. Ujian voltan tahan DC dan pengukuran arus bocor untuk kabel voltan tinggi (35~500kV dan ke bawah)
4. Ujian voltan rujukan U1mA DC dan 0.75U1mA ujian arus bocor untuk penangkap zink oksida
Rujukan Pemilihan
Pilih mengikut tahap voltan pencawang
|
Paras voltan pencawang kV |
10 |
35 |
66 |
110 |
220 |
330 |
|
Voltan ujian maksimum kV |
47 |
105 |
135 |
192 |
305 |
Lebih daripada 400 |
|
Model kV / mA |
ZGS - 60 / 2 |
ZGS - 120 / 2 |
ZGS - 200 / 2 |
ZGS - 200 / 2 |
ZGS - 400 / 3 |
ZGS - 800 / 10 |
DC menahan voltan dan ujian arus bocor untuk kabel berpenebat kertas
|
Voltan berkadar kabel Uo / U kV |
3.6 / 6 |
6 / 6 |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
|
Voltan ujian DC kV |
17 |
30 |
40 |
47 |
105 |
130 |
|
Model kV / mA |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 120 / 3 |
ZGS - 200 / 5 |
Tahanan voltan DC dan ujian arus bocor untuk kabel berpenebat getah dan plastik
|
Voltan berkadar kabel Uo / U kV |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
48 / 66 |
64 / 110 |
127 / 220 |
|
Voltan ujian DC kV |
26 |
37 |
63 |
78 |
144 |
192 |
305 |
|
Model kV / mA |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 120 / 5 |
ZGS - 120 / 5 |
ZGS - 200 / 5 |
ZGS - 200 / 10 |
ZGS - 400 / 5 |
DC menahan voltan dan ujian arus bocor bagi penebat utama kabel isi minyak serba lengkap
|
Voltag berkadar kabel Uo / U kV |
48 / 66 |
64 / 110 |
127 / 220 |
190 / 330 |
290 / 500 |
|
Voltan ujian DC kV |
175 |
275 |
475 |
585 |
775 |
|
Model kV / mA |
ZGS - 200 / 3 |
ZGS - 300 / 3 |
ZGS - 500 / 5 |
ZGS - 600 / 5 |
ZGS - 800 / 10 |
Parameter Produk
|
Model |
300/2 |
300/3 |
|
Voltan terkadar（kV） |
300 |
300 |
|
Nilai semasa（mA） |
2 |
3 |
|
Kuasa yang diberi nilai（W） |
600 |
900 |
|
Unit kawalan HV（KG） |
6.5 |
6.5 |
|
Berat Silinder HV(kg） |
11 |
11 |
|
Ketinggian silinder（mm） |
1250 |
1250 |
|
Ketepatan Voltan |
±(1.0%read＋2b) |
|
|
Ketepatan Arus |
±(1.0%read＋2b) |
|
|
Faktor Riak |
Kurang daripada atau sama dengan 0.5% |
|
|
Kestabilan Voltan |
Apabila voltan berubah±10% kestabilan Kurang daripada atau sama dengan 1% |
|
|
Kapasiti Lebihan |
Voltan tanpa beban boleh melebihi voltan undian sebanyak 10% selama 10 minit |
|
|
Arus pengecasan maksimum ialah 1.25 kali nilai arus |
||
|
Bekalan Kuasa |
Arus fasa tunggal 50Hz 220V±10% |
|
|
Cara Kerja |
Penggunaan sekejap-sekejap: terkadar beban selama 30 minit |
|
|
1.1 kali voltan terkadar: 10 minit |
||
|
Keadaan Kerja |
suhu:-10 darjah -+40 darjah |
|
|
kelembapan relatif: kurang daripada 85% di bawah 25 darjah, tanpa kelembapan |
||
|
ketinggian: 1500M di bawah |
||
|
Kapasiti Beban Kapasitif |
Kapasiti objek ujian adalah tidak terhad |
|
|
Ia boleh dicas pada 1.5 kali nilai arus |
||
|
Struktur |
Silinder voltan penebat elektrik |
|
|
Penebat udara, tiada kebocoran |
||
|
Ciri Unit Kawalan Voltan Tinggi |
Kejituan tinggi {{0}}.75UDC1mA Butang sekali sentuh（ketepatan Kurang daripada atau sama dengan 1.0%）,Sesuai untuk ujian penangkap zink oksida |
|
|
Perlindungan voltan lampau menggunakan suis dail digital, jelas sekali imbas |
||
|
Sarung mudah alih, lebih mudah di tapak |
||
|
Fungsi Perlindungan |
Perlindungan lebihan voltan dalaman, perlindungan lebihan arus dalaman |
|
|
Perlindungan voltan lampau luaran (voltan perlindungan boleh ditetapkan), perlindungan arus lebih luaran atau perlindungan kerosakan |
||
|
Perlindungan kuasa dalaman |
||
|
Perlindungan permulaan bukan sifar |
||
|
Penggera bunyi bermasa |
||
Ciri Produk Dan Aplikasi
1. Ketepatan tinggi dan ukuran tepat. Voltmeter pada kabinet kawalan memaparkan voltan yang digunakan untuk memuatkan peralatan yang diuji. Tidak perlu menambah pembahagi voltan, mudah untuk wayar. Dilengkapi dengan hujung voltan tinggi dan rendah untuk mengukur arus bocor. Akhir voltan tinggi menggunakan paparan petunjuk digital perisai bulat, tidak membimbangkan kejutan nyahcas. Ia mempunyai fungsi anti-jem yang sangat baik, yang sesuai untuk operasi lapangan.
2. Dengan peraturan voltan yang stabil, peraturan adalah lancar pada julat keseluruhan. Peraturan voltan keluaran menggunakan potensiometer multiturn tunggal yang diimport. Proses rangsangan yang stabil dan pelarasan tepat yang tinggi.
3. Dengan output kekutuban negatif, permulaan sifar, pelarasan berterusan, lebihan voltan, lebihan semasa, kedudukan sifar, perlindungan pembumian, fungsi perlindungan garis putus khas. Ia boleh melindungi litar automatik, perlindungan yang sempurna dan boleh dipercayai membuat operasi yang selamat.
4. Mengguna pakai teknologi canggih, litar frekuensi sederhana dan modulasi lebar nadi PWM terkini
teknologi dan IGBT kuasa tinggi, yang menjadikan output voltan tinggi yang lebih stabil dan faktor riak yang lebih kecil.
5. Dengan 0.75 kali penukaran voltan, mudah untuk menguji penangkap Zink Oksida.
6. Tetapan lebih voltan menggunakan suis dail digital, memaparkan data secara langsung dan visual (unit KV).
7. Persampelan menggunakan penderia nanosaat khas dan elemen pengasingan optik nanosaat, yang boleh mematikan litar utama DC dengan cepat dan sepenuhnya untuk melindungi instrumen daripada kerosakan.
8. Silinder menggunakan bahan baru, ringan dan stabil. Dengan 3 kaki sokongan di bahagian bawah, tingkatkan kestabilan. Permukaan luar silinder disalut dengan bahan penebat khas, prestasi elektrik yang baik, kapasiti lembapan yang kuat, tiada kebocoran.
9. Kes diperbuat daripada aloi aluminium dengan isipadu kecil, ringan, penampilan yang baik, lebih stabil, mudah dikendalikan, fungsi penuh, mudah digunakan di tapak.
Butiran Prodection
aksesori
|
Nombor |
Nama |
Jumlah |
Nombor |
Nama |
Jumlah |
|
1 |
Kabinet kawalan |
satu |
7 |
Fius |
dua |
|
2 |
Pengganda tekanan tinggi |
satu |
8 |
Plumbum tanah |
satu |
|
3 |
Kabel voltan tinggi |
dua |
9 |
Meter mikro-ampere |
satu |
|
4 |
Batang pelepasan |
satu |
10 |
Spesifikasi |
satu |
|
5 |
Rintangan air |
satu |
11 |
Laporan pemeriksaan |
satu |
|
6 |
Talian kuasa |
satu |
12 |
Pensijilan |
satu |
Kelayakan Produk
Soalan Lazim
1. Penghantaran:Penghantaran cepat dan mod pengangkutan yang fleksibel
2. Pembayaran:Pilih tempoh pembayaran dan cara pembayaran yang anda sesuai
3. Perkhidmatan jualan:24-hubungan dalam talian jam, Pilih model peralatan yang betul mengikut permintaan anda, berikan tawaran terbaik, sokong penyesuaian
4. Tempoh jaminan:Semua jaminan kualiti mesin selama satu tahun dan sokongan teknikal masa angkat untuk anda. Sambutan dalam talian kepada masalah teknikal pelanggan.
