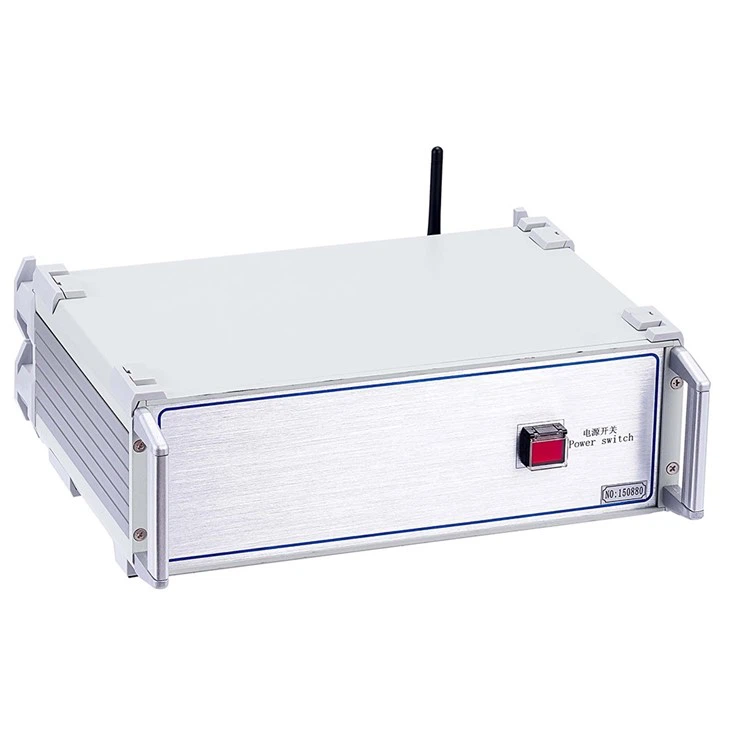

Penguji Respons Frekuensi Sapu

Penguji RBX-H berdasarkan pengukuran parameter ciri belitan di dalam pengubah, penguji menggunakan kaedah analisis tindak balas frekuensi kesalahan dalaman (FRA) bunyi negara maju di dunia, mampu membuat pertimbangan kesalahan pengubah dalaman yang tepat.

Selepas selesai reka bentuk dan pembuatan transformer, gegelung dan struktur dalaman yang akan dimuktamadkan, oleh itu penggulungan gegelung pengubah, jika tahap voltan, dan kaedah penggulungan adalah sama, setiap parameter gegelung yang sepadan (Ci, Li) ditentukan . Oleh itu ciri-ciri tindak balas domain frekuensi bagi setiap gegelung juga akan menentukan, sama ada gegelung tiga fasa yang sepadan mempunyai spektrum frekuensi yang setanding.

Ia berlaku antara pusingan, litar pintas fasa semasa ujian atau perlanggaran semasa pengangkutan, menyebabkan anjakan relatif gegelung dan semasa operasi di bawah litar pintas dan keadaan kerosakan disebabkan oleh ketegangan yang disebabkan oleh elektromagnet, gegelung cacat, ia akan membuat parameter pengedaran perubahan belitan pengubah. Oleh itu, ia mempengaruhi dan mengubah ciri tindak balas frekuensi pengubah domain frekuensi sedia ada, bahawa perubahan amplitud tindak balas frekuensi berlaku dan anjakan frekuensi resonans, dll. RBX-H terpakai kepada struktur dalaman pengesanan kerosakan 63kV ~ 500kV pengubah kuasa.

Proses pengkuantitian FRA pengubah parameter penggulungan dalaman perubahan tindak balas dalam domain frekuensi yang berbeza, mengikut nilai magnitud perubahan, perubahan magnitud tindak balas frekuensi, dan trend serantau dan tindak balas, untuk menilai tahap penggulungan dalaman pengubah perubahan, seterusnya, boleh menentukan sama ada transformer telah rosak teruk, perlu baik pulih pengukuran.

Untuk pengubah berjalan, tidak kira sama ada terdapat gambar ciri domain frekuensi yang disimpan pada masa lalu, sebagai perbandingan, perbezaan antara cap jari gegelung pengubah kesalahan juga boleh menilai tahap kesalahan. Sudah tentu, jika anda menyimpan satu set transformer penggulungan graf ciri asal lebih mudah untuk operasi transformer, penyelenggaraan, dan pemeriksaan selepas analisis kemalangan dan menyediakan asas yang kukuh lebih tepat.

FRA daripada sistem pengukuran ketepatan mikropemproses komputer riba dan cip, padat, dan mudah dikendalikan, dengan fungsi analisis ujian yang komprehensif.

Video operasi penganalisis SFRA Transformer RBX-H

1. Gunakan mikropemproses integrasi berkelajuan tinggi untuk membuat sampel dan kawalan.

2. Gunakan USB untuk menyambungkan PC notebook dan peranti.

3. Komunikasi antara muka Bluetooth tanpa wayar antara komputer riba dan instrumen.

4. Mekanisme kaset perkakasan menggunakan DDS (dari Amerika), dan boleh mengesan dengan betul herotan pecahan, bengkak, anjakan, kecondongan, ubah bentuk litar pintas antara pusingan, dan hubungan antara fasa litar pintas.

5. Persampelan A/D bit berkelajuan tinggi, dwi saluran, 16-(gelombang dari lengkung akan berubah dengan jelas jika suis penoreh semasa ujian medan.).

6. Perisian boleh melaraskan julat isyarat output, puncak amplitud maksimum±10V.

7. Komputer secara automatik menjana keputusan ujian menjadi dokumen Word.

8. Use precision, high stability components, the same phase repeat test, and measurement repetition rate >99.5%.

9. Papan litar siap, permukaan dirawat khas dengan anti-pencemaran air dan gas berbahaya.

10. Peranti mempunyai dua sistem pengukuran: imbasan linear dan imbasan keratan.

11. Ciri-ciri frekuensi amplitud mematuhi spesifikasi teknikal kebangsaan.

12. Uji sistem analisis automatik data, bandingkan mendatar persamaan A,B,C, keputusan seperti di bawah:

pematuhan adalah sangat baik

pematuhan adalah baik

pematuhan adalah buruk

pematuhan adalah sangat buruk

Bandingkan menegak AA,BB,CC, dapatkan data asal untuk membandingkan ubah bentuk penggulungan dengan data ujian dalam fasa yang sama, keputusan seperti di bawah:

biasa

ubah bentuk sedikit

ubah bentuk sederhana

ubah bentuk yang serius

13. Menjana dokumen Word secara automatik, mudah untuk disimpan dan dicetak oleh pelanggan.
