Pengenalan Produk
Mengukur Kehilangan dielektrik ialah kaedah asas dalam ujian penebat, yang boleh mencari dengan berkesan kelembapan kemerosotan penebat pada peralatan elektrik serta kecacatan tempatan. Ia digunakan secara meluas dalam pembuatan elektrik, pemasangan peralatan elektrik, penyerahan dan ujian pencegahan. Ia adalah cara paling asas untuk menilai penebat peralatan elektrik melalui mengukur kehilangan dielektrik pengubah, pengubah instrumen, reaktor, kapasitor, sesendal dan penangkapnya.
Penguji tan delta ialah struktur bersepadu dengan jambatan ujian kehilangan dielektrik terbina dalam, bekalan kuasa peraturan voltan frekuensi berubah, pengubah rangsangan dan kapasitor standard kestabilan tinggi SF6. Punca voltan tinggi ujian dijana oleh penyongsang di dalam instrumen dan digunakan untuk subjek ujian selepas dirangsang oleh pengubah. Frekuensi boleh ditukar kepada 50Hz, 47.5Hz\52.5Hz, 45Hz\55Hz, 60Hz, 57.5Hz\62.5Hz, 55Hz\65Hz, menggunakan teknologi perangkap digital, mengelakkan gangguan medan elektrik frekuensi kuasa pada ujian, secara asasnya menyelesaikan masalah ukuran yang tepat di bawah gangguan medan elektrik yang kuat. Pada masa yang sama, ia sesuai untuk ujian bekalan kuasa penjana selepas semua kegagalan kuasa. Instrumen ini dilengkapi dengan cawan minyak terlindung dan alat kawalan suhu untuk mengukur kehilangan dielektrik minyak terlindung.
Video operasi penguji tan delta transformer
Parameter Produk
|
Wokeadaan rk |
-15 darjah ∽40 darjah |
RH＜80% |
|
|
Prinsip anti-gangguan |
Kekerapan berubah-ubah |
||
|
Bekalan kuasa |
AC 220V±10% |
Penjana yang dibenarkan |
|
|
Keluaran voltan tinggi |
0.5KV∽10KV(boleh menghasilkan 12kV) |
Setiap setiap 0.1kV |
|
|
Ketepatan |
2% |
||
|
Arus maks |
200mA |
||
|
Kapasitansi |
2000VA |
||
|
bekalan kuasa pengujaan diri |
AC 0V∽50V/15A |
50HZ,60HZ frekuensi tunggal,45HZ/55HZ,47.5HZ/52.5HZ,55HZ/65HZ,57.5HZ/62.5HZ,Penukaran frekuensi berganda automatik |
|
|
resolusi |
tgδ: 0.001% |
Cx: 0.001pF |
|
|
Ketepatan |
△tgδ:±(membaca*1.0%+0.040%) |
||
|
△C x :±(membaca*1.0%+1.00PF) |
|||
|
Julat ujian |
tgδ |
Tiada had |
|
|
C x |
15pF ＜ Cx ＜ 300nF |
||
|
10KV |
Cx ＜ 60 nF |
||
|
5KV |
Cx ＜ 150 nF |
||
|
1KV |
Cx ＜ 300 nF |
||
|
ujian CVT |
Cx ＜ 300 nF |
||
|
LCRjulat ujian |
L>20H(2kV) |
R>10KΩ(2kV) |
|
|
LCRketepatan ujian |
1% |
resolusi sudut |
0.01 |
|
CVTjulat nisbah pusingan |
10∽10000 |
||
|
CVTketepatan nisbah pusingan |
1% |
Resolusi nisbah pusingan CVT |
0.01 |
|
size(host)(mm) |
350(L)×270(W)×270(H) |
||
|
size(accessory)(mm) |
350(L)×270(W)×160(H) |
||
|
Kapasiti ingatan |
200 kumpulan Menyokong penyimpanan data cakera U |
||
|
wlapan(host) |
22.75Kg |
||
|
wlapan(accessory) |
5.25Kg |
||
|
Model |
JS-H |
JS-V |
JS-R |
|
UMod ST |
√ |
√ |
√ |
|
GMod ST |
√ |
√ |
√ |
|
CMod pengujaan diri VT |
√ |
√ |
√ |
|
CUjian 1/C2 serentak |
|
√ |
√ |
|
Evoltan piawai xternal |
|
√ |
√ |
|
Evoltan tinggi xternal |
|
√ |
√ |
|
CNisbah pusingan VT |
|
√ |
√ |
|
CUjian VT |
|
√ |
√ |
|
UUjian ST/GST serentak |
|
√ |
√ |
|
LUjian auto CR |
|
√ |
√ |
|
Ujian rintangan penebat |
|
|
√ |
|
Usambungan SB |
|
√ |
√ |
|
Ustoran cakera |
√ |
√ |
√ |
Ciri Produk Dan Aplikasi
1. Paparan LCD skrin sentuh besar: mudah digunakan dan tidak perlu melatih pengguna, klik sahaja skrin untuk menyelesaikan keseluruhan proses ujian
2. Kapasiti storan yang tinggi, boleh menyimpan 200 keputusan data kumpulan boleh disimpan dalam susunan kronologi, rekod sejarah boleh dilihat pada bila-bila masa, dan boleh dicetak;
3. pengurusan data: Data instrumen boleh dieksport melalui cakera U, dan boleh dilihat dan diurus pada mana-mana PC.
4. Multiple test modes: It can be tested by internal high voltage, external high voltage, internal standard, external standard, positive connection method, reverse connection method, self-excitation method, and other methods, High voltage (>10kV) kehilangan dielektrik boleh dibuat di bawah keadaan voltan tinggi luaran standard luaran.
5. Ujian CVT: boleh menguji CVT (pengubah voltan kapasitor) C1/C2 kehilangan dielektrik dan kemuatan, boleh menguji C1/C2 secara serentak. Boleh juga menguji nisbah Variasi CVT dan perbezaan sudut voltan;
6. tidak perlu mengeluarkan kabel voltan tinggi untuk menguji CVT: boleh menguji kehilangan dielektrik CVT dan kapasiti tanpa perlu mengeluarkan kabel HV
7. Perisai sambungan terbalik CVT berukuran C0:boleh menguji nilai kehilangan dielektrik dan nilai kemuatan CVT atas C0
8. isyarat pensampelan berkelajuan tinggi: Penyongsang dan litar pensampelan di dalam instrumen semuanya dikawal secara digital, dan voltan keluaran boleh dilaraskan secara berterusan.
9. Ujian auto penuh LCR: Kearuhan paparan automatik, kemuatan, ukuran rintangan, Sudut.
10. pelbagai ciri perlindungan: seperti turun naik voltan input, arus voltan tinggi, litar pintas keluaran, kerosakan bekalan kuasa, voltan lampau, arus lebih dan suhu, dan lain-lain, untuk memastikan keselamatan dan kebolehpercayaan instrumen. juga dilengkapi dengan fungsi pengesanan pembumian untuk memastikan peralatan yang tidak dibumikan tidak membenarkan lonjakan voltan.

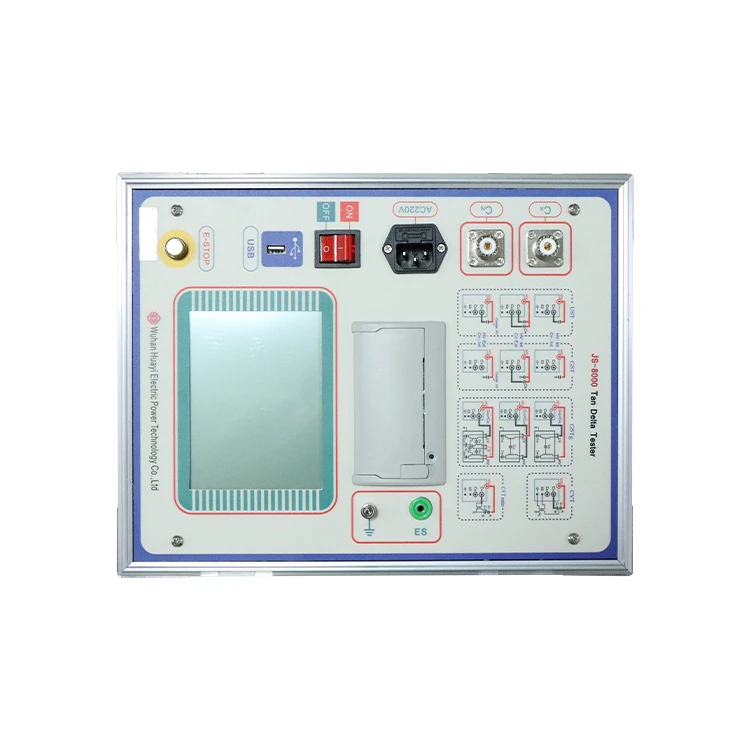

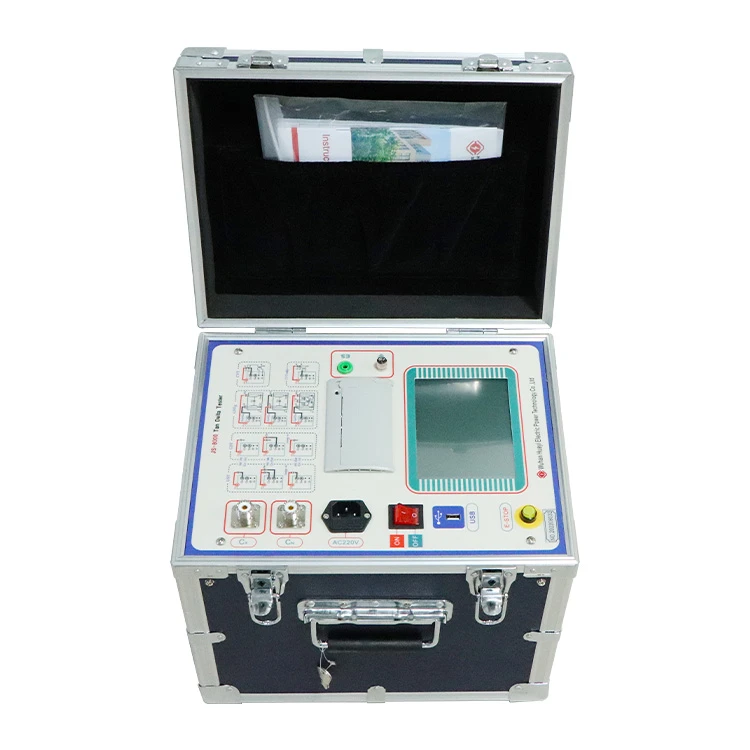

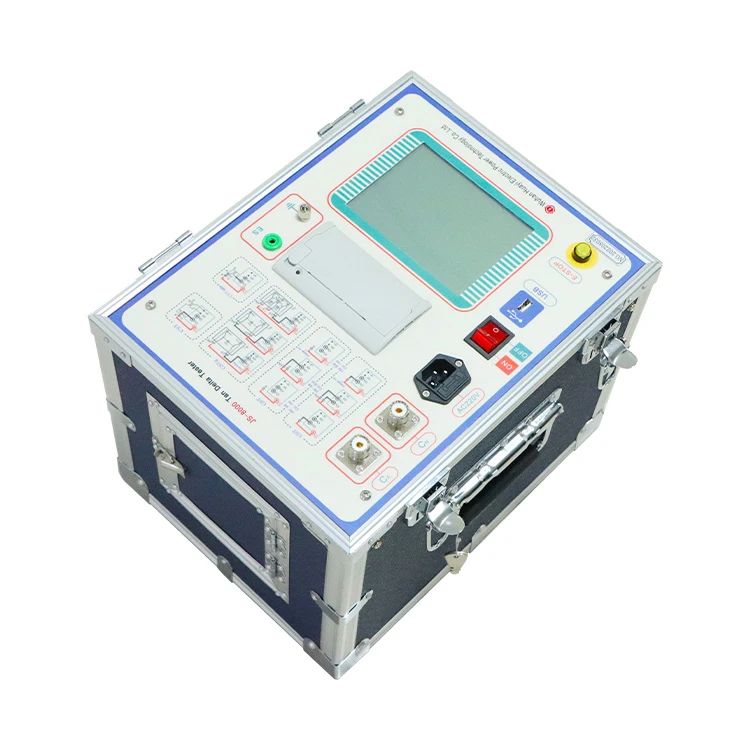

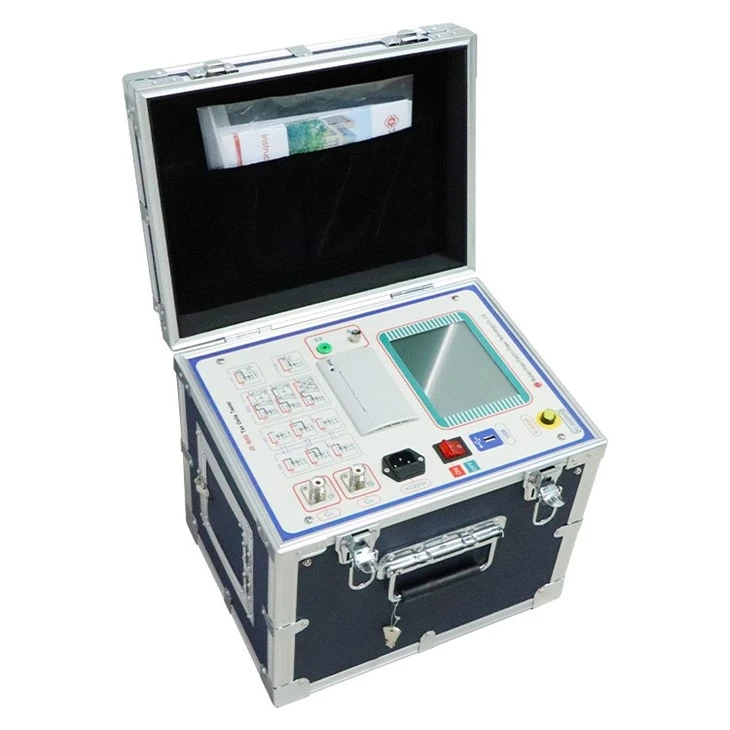

Butiran Prodection
aksesori
|
Nombor Siri |
Nama |
Jumlah |
|
1 |
penguji tan delta |
satu |
|
2 |

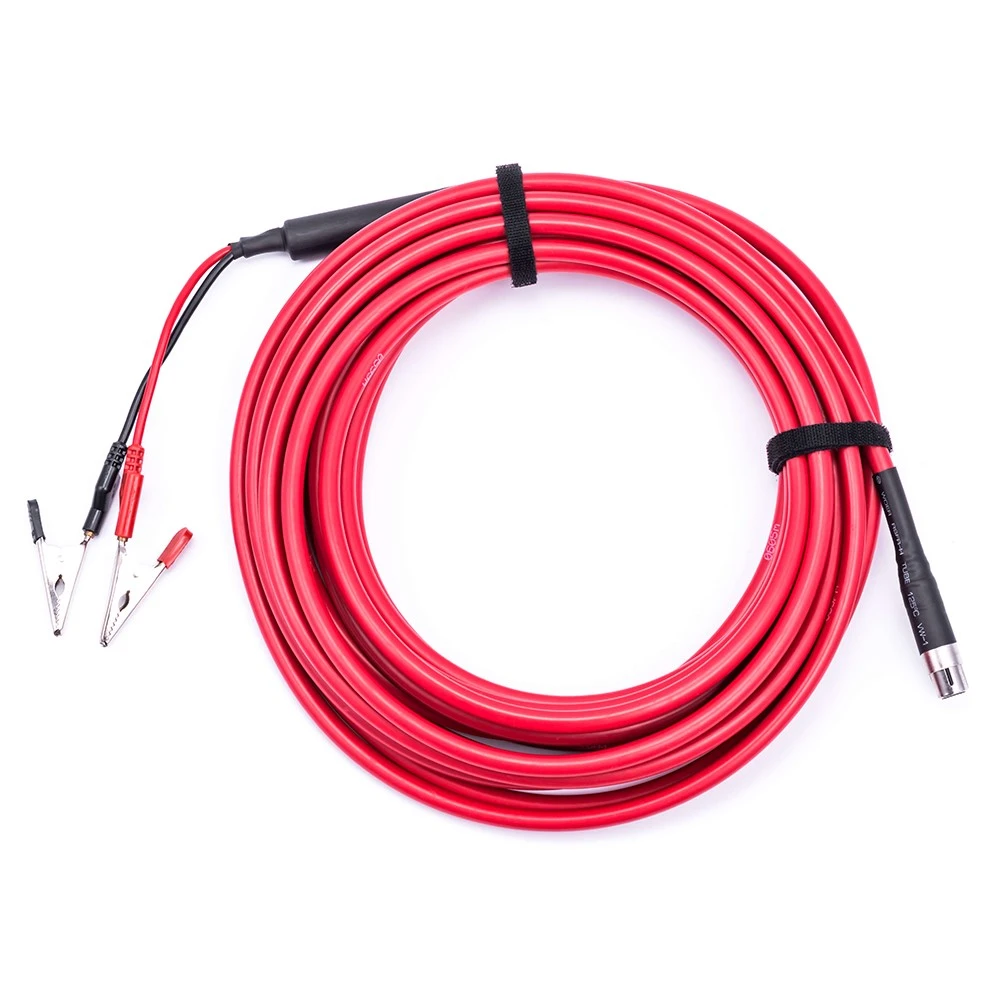

Kabel voltan tinggi |
satu |
|
3 |
Kabel voltan rendah |
dua |
|
4 |
Talian kuasa |
satu |
|
5 |
Plumbum tanah |
satu |
|
6 |
Talian CVT |
satu |
|
7 |
Fius 5A (Dalaman) |
dua |
|
8 |
Kertas cetak (50ml) |
satu |
|
9 |
Spesifikasi |
satu |
|
10 |
Laporan Pemeriksaan |
satu |
|
11 |
Pensijilan |
satu |
