- Objektif ujian:
– Ujian ini juga dianggap sebagai salah satu ujian utama dan tujuannya adalah
untuk menguji:
• Nisbah pengubah voltan.
• Kekutuban pengubah voltan.
• Rintangan belitan pengubah voltan.
• Ujian Megger (penebat).
- Peralatan yang diperlukan:
• Penganalisis FA-205B CT PT
• Meter berbilang (Fluke).
- Pemeriksaan mekanikal dan pemeriksaan visual:
• Periksa ketat sambungan.
• Periksa ferrules.
- Sambungan ujian pengubah voltan

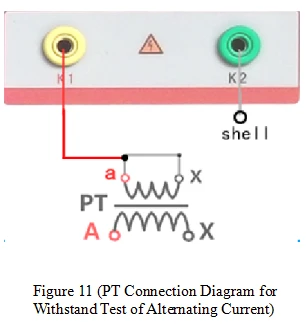

Mod sambungan adalah seperti yang ditunjukkan dalam Rajah 11 (PT), litar pintas sisi kedua 'a' dan 'x' dan menyambungkannya ke terminal keluaran voltan pengujiK2, manakala terminal keluaran voltan yang lain pengujiK1 disambungkan kepada cangkerang pengubah.
gerakkan pengawal keUjianuntuk meningkatkan voltan dan mengekalkannya selama 60s. Jika fenomena flashover berlaku dalam ujian, maka penebat sekunder CT terhadap tanah dianggap tidak layak. Jika arus bocor terlalu tinggi, peralatan akan kembali ke sifar secara automatik untuk perlindungan.
